一、 機器用途

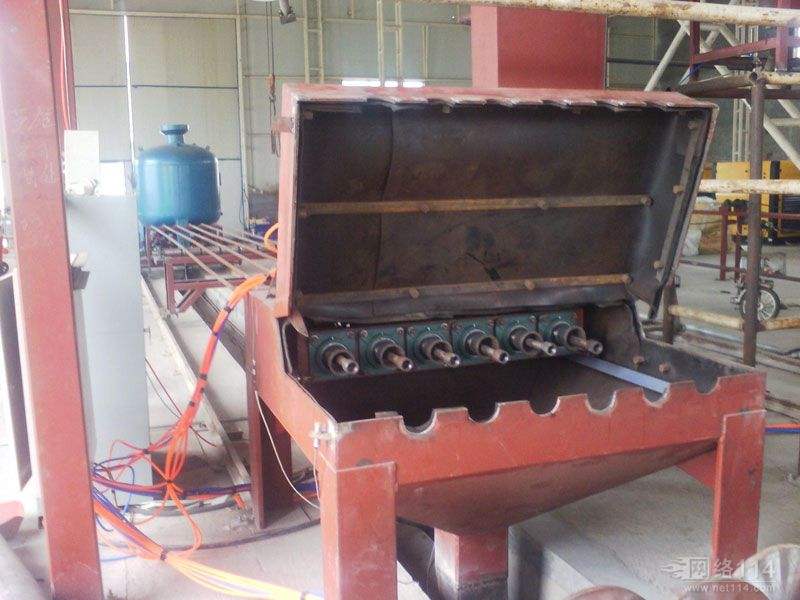

鋼管內壁拋丸機（同時清理六根鋼管內壁）用以去除鋼管內壁的鐵鏽、焊渣以及氧化皮等雜物，使工件表麵美觀光潔。鋼管內壁拋丸機（同時清理六根鋼管內壁）可以同時處理六根鋼管內壁的清理工作。
二、工作環境
1、電源電壓 AC 380V/3 50HZ
2、壓縮空氣耗量 6m3/min6搶 (6把噴槍同時開)
3、空氣壓力 0.6-0.7MPa
三、六工位鋼管內壁拋丸機主要技術規格
1、係統處理主要技術性能
項目
單位
數值
清理工件規格
直徑×長
mm
φ50-φ273×6m-12.5m
清理工件
清理工件時間
min
0.8～15.0
一次清理數量
件
6
生產效率
支
240/8小時按φ73mm-12.5米
單隻鋼管
支
按1.2t設計
裝機功率
kw
約45 kw(單台不含空壓機)
控製係統
電器控製係統
優質低壓電器元件、變頻器等組成
2、 性能參數
序號
項 目
數量
指 標
1
台車大負載
≤5000kg
2
清理效果
GB8923-88；達到Sa2.5。
3
使用合金鋼丸規格
丸粒大小：φ1.0mm-φ1.5mm
砂粒種類：合金鋼丸-石英砂-棕剛玉（用戶自備）
4
工件轉動裝置
2
旋轉功率：21.5KW
轉 速：50-100r/min
托 輪：掛耐磨橡膠
5
連續式噴丸器
型號Q250-Ⅲ
1
噴槍數量：6
工作氣壓：0.6-0.8MP
貯砂容積：3m3
噴射量：6-9t/h
耗氣量：36m3/min
6
提升機
1
功率；2.2KW
提升量：30t/h
7
分離器
1
分離量：30t/h
8
螺旋輸送器
2
輸送量：30t/h
功 率：1.5kw2
9
丸料加入量
1
5t
10
主噴室
1
鑄鋼錳13防護板
預熱噴射區使用壽命一年
密封膠板-軸承
11
輔噴室
1
鑄鋼錳13防護板
預熱噴射區使用壽命一年
密封膠板-鋼帽
10
鋼管升舉裝置
3
氣動-與鋼管接觸部位襯加20mm後聚氨酯
11
鋼管對齊裝置
1
旋轉功率： 1.5KW
轉 速：50-100r/min
托 輪：掛耐磨橡膠
被動輪：可調節旋轉角度
3、輸送台車係統處理技術性能
項目
單位
數值
輸送速度(變頻調速)
m/min
0.5～3m/min
台車驅動電機功率
kw
3 KW
台車體積
mm
根據實際情況
噴丸管輸送長度
mm
13000
4、除塵係統參數
項目
單位
數值
脈衝布袋除塵器（MC-72）
風機型號
台
4-72№8C
風機功率
kw
18.5
除塵效率
＞99.0％
壓損
pa
2010～1750
除塵風量
M3/h
19101～25468
布袋數量
72
72
整機噪音
dB
≤90
排塵濃度
mg/ m33
≤100
